ВИНТОВЫЕ НАСОСЫ ДЛЯ ДОБЫЧИ НЕФТИ

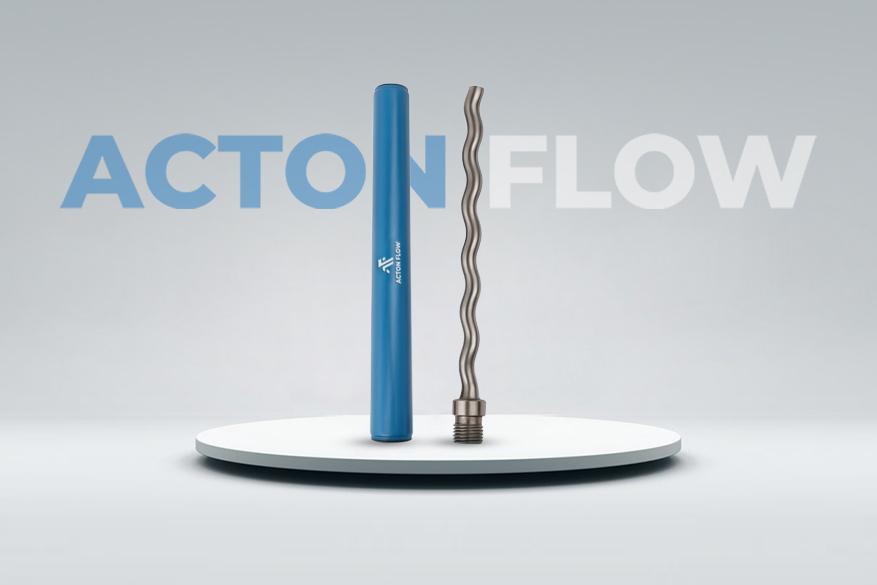

Одновинтовой насос — объемный насос с ротором и статором, образующими герметичную полость для перекачки.
Одновинтовой насос — объемный насос с ротором и статором, образующими герметичную полость для перекачки.
Назначение:
Одновинтовой насос, также известный как объемный насос прямого вытеснения, состоит из двух основных компонентов: статора и ротора. За счет посадки с натягом по спиральной поверхности между ними формируется непрерывная герметичная полость. При вращении ротора среда перемещается вдоль оси насоса — от всасывающего конца к нагнетательному, что обеспечивает равномерную подачу без пульсаций.
Конструктивные элементы насоса:
Статор: Изготовлен из высокопроизводительной резины (NBR, NBRH, HNBR или FKM), обладающей повышенной стойкостью к маслу, воде, высоким температурам и набуханию.

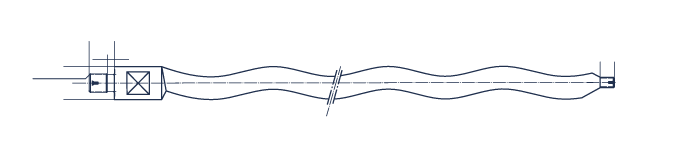

Ротор: Материалы: углеродистая сталь 45, легированная сталь 42CrMo, нержавеющие стали 2Cr13, 304 или 316;
Основные технические параметры:
- Термостойкость: ≤150°C;
- Вязкость пластовой жидкости: ≤8000 мПа·с;
- Газовый фактор: <10 м³/м³;
- Содержание сероводорода (H₂S): ≤2,5%;
- Относительная плотность пластовой жидкости: ≤0,96;
- Глубина погружения: от 100 до 2400 м;
- Концентрация механических примесей: ≤10%;
- Производительность: 5,76–172 м³/сут.
ТИПЫ | Q на 100 об/мин (м3/д) | H (м) | Тип резьбы Статора (мм) | Ø статора (мм) | L статора (мм) | Тип резьбы ротора (мм) | Ø ротора (мм) | L Ротра (мм) |
VP40-20 | 5,76 | 1000 | 73М | 73 | 2100 | 22 | 37 | 2650 |
VP40-42 | 5,76 | 1800 | 73М | 73 | 5000 | 22 | 37 | 5500 |
VP75-20 | 10,8 | 1000 | 89М | 89 | 2100 | 22 | 46.7 | 2650 |
VP75-40 | 10,8 | 1800 | 89М | 89 | 4700 | 25 | 46.7 | 5200 |
VP120-20 | 17,2 | 900 | 89М | 89 | 2900 | 25 | 49 | 3400 |
VP120- 27 | 17,2 | 1300 | 89М | 89 | 4800 | 25 | 49 | 5200 |
VP120-36 | 17,2 | 1600 | 89М | 89 | 6300 | 25 | 49 | 6800 |
VP190-40 | 27,3 | 1800 | 89М | 102 | 7000 | 25 | 56.5 | 7500 |
VP200-25 | 28 | 1200 | 89М | 102 | 5300 | 25 | 40 | 5800 |
VP210-30 | 30.2 | 1500 | 89М | 102 | 6300 | 25 | 54 | 6800 |
VP220-30 | 31.68 | 1500 | 89М | 96 | 5900 | 25 | 56 | 6000 |
VP300-30 | 43.2 | 1500 | 89М | 108 | 6500 | 25 | 59 | 7000 |
VP410-20 | 60.48 | 1000 | 89М | 108 | 6000 | 25 | 54.8 | 6200 |
VP410-30 | 60.48 | 1500 | 89М | 108 | 7800 | 25 | 54.8 | 8000 |
VP521-21 | 75 | 1000 | 89М | 108 | 6000 | 25 | 55.9 | 6200 |
VP600-24 | 86.4 | 1300 | 89М | 108 | 7500 | 25 | 63 | 7800 |
VP800-14 | 115 | 900 | 89М | 114 | 7300 | 28 | 63 | 7800 |
VP900-18 | 129.6 | 900 | 89М | 114 | 7000 | 28 | 65 | 7500 |
VP1000-15 | 144 | 900 | 89М | 127 | 7900 | 28 | 68 | 7800 |
VP1200-14 | 172 | 900 | 89М | 114 | 7000 | 28 | 69 | 7500 |
