КРАНЫ ШАРОВЫЕ МУФТОВЫЕ (КШМ)
DN от 15 до 65, PN от 1,6 до 6,3 МПа
DN ОТ 15 ДО 65, PN ОТ 1,6 ДО 6,3 МПА
Назначение:
Краны шаровые муфтовые (КШМ) устанавливаются в качестве запорных устройств на трубопроводах. Рабочая среда – нефть, нефтепродукты, природный газ, а также применяются в системах пожаротушения и на трубопроводах подачи в системах тепловых сетей, котельных и ТЭЦ.
Класс герметичности: А по ГОСТ 9544
Присоединение к трубопроводу: Муфтовое
Средний срок службы до списания: не менее 5 лет
Материалы основных деталей
Наименование детали | Материал |
Корпус | сталь 20 |
Шар | SS 304 |
Уплотнительное кольцо | PTFE |
Шток | SS 304 |
Набивка | гибкий графит |
Сальник | сталь 20 |
Гайка/Прокладка | сталь A194 2Н |
Стоппер | SS 304 |
Ручка | сталь 20 |

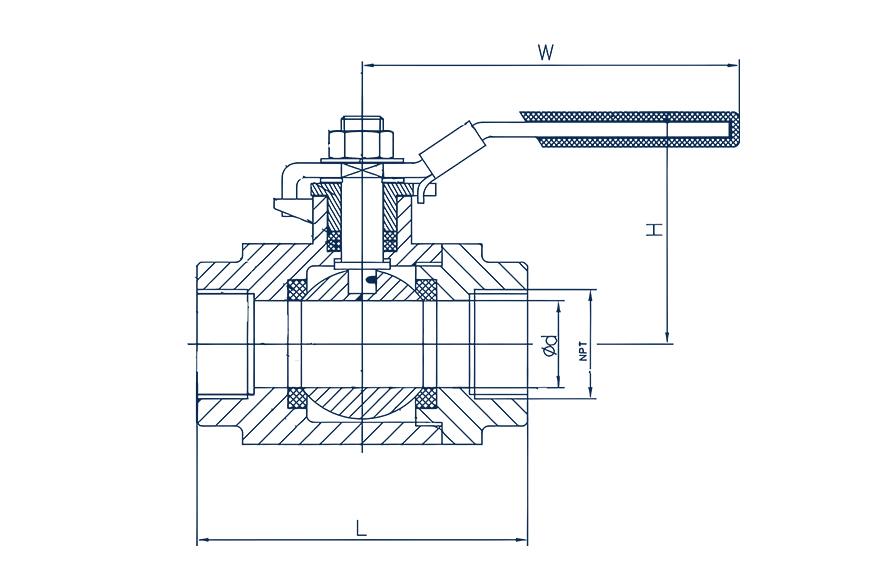

PN | DN | d | L | NPT | H | W |
1,6 | 15 | 15 | 55-65 | 1/2 | 66 | 100 |
1,6 | 20 | 20 | 65-78 | 3/4 | 72 | 110 |
2,5 | 25 | 25 | 75-88 | 1 | 82 | 140 |
2,5 | 32 | 32 | 84-105 | 1 1/4 | 87 | 140 |
4 | 40 | 40 | 96-115 | 1 1/2 | 98 | 180 |
4 | 50 | 50 | 105-125 | 2 | 112 | 180 |
6,3 | 65 | 65 | 125-145 | 2 1/2 | 128 | 220 |
